Biện Pháp Thi Công Bể Nước Ngầm

1. Đào đất, đầm đất, bê tông lót

– Đối với bể nước thiết kế nằm trên nền đất tự nhiên. Tiến hành đào đất tới cao độ thiết kế, đầm lèn nền hạ, test K rồi chuyển sang bê tông lót theo các biện pháp thi công cán nền.

– Đối với bể nằm trên nền gia cố cọc tre. Đào đất tới cao độ thiết kế, thi công cọc tre, vét bùn đầu cọc, phủ cát san lấp đầu cọc rồi chuyển sang bê tông lót (xem phần thi công cừ tràm phía trên).

– Đối với bể nằm trên nền cọc bê tông. Cần lưu ý tới vị trí các móng nền đào đúng cao độ thiết kế. Trong quá trình đào kết hợp cắt hạ cọc nếu vướng

– Thi công hệ thống rãnh thu nước mưa xung quanh khu vực bể và hố thu nước mưa. Bố trí đặt sẵn máy bơm, làm lán che mưa cho công nhân trực bơm nước.

– Đối với móng trên nền cọc bê tông, đất nền chỉ cần lu lèn đảm bảo bằng phẳng không cần phải test ca. Tuy nhiên nếu có đất yếu cục bộ (đất bùn) cần loại bỏ thay bằng lớp đất khác, sẽ ảnh hưởng đến cấu kiện bê tông trong quá trình bê tông chưa đạt cường độ.

– Đối với hệ móng cọc bê tông, thi công tại vùng đất yếu cát san lấp lưu ý vị trí đổ đất, gia tải lớn sẽ dẫn tới xô ngang => gãy cọc

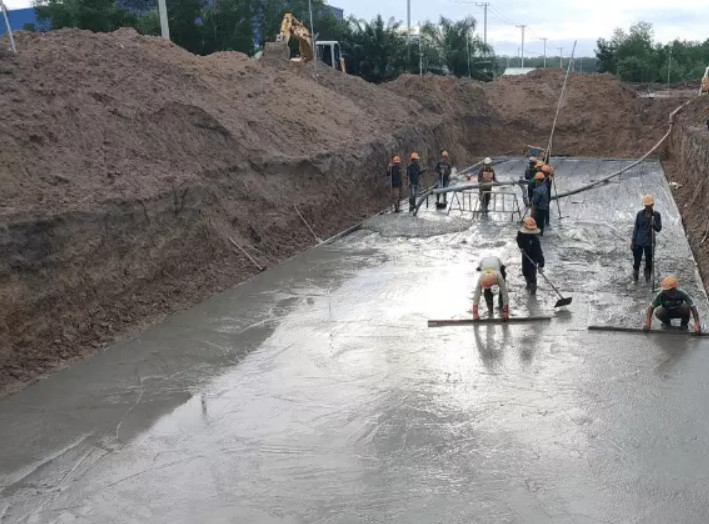

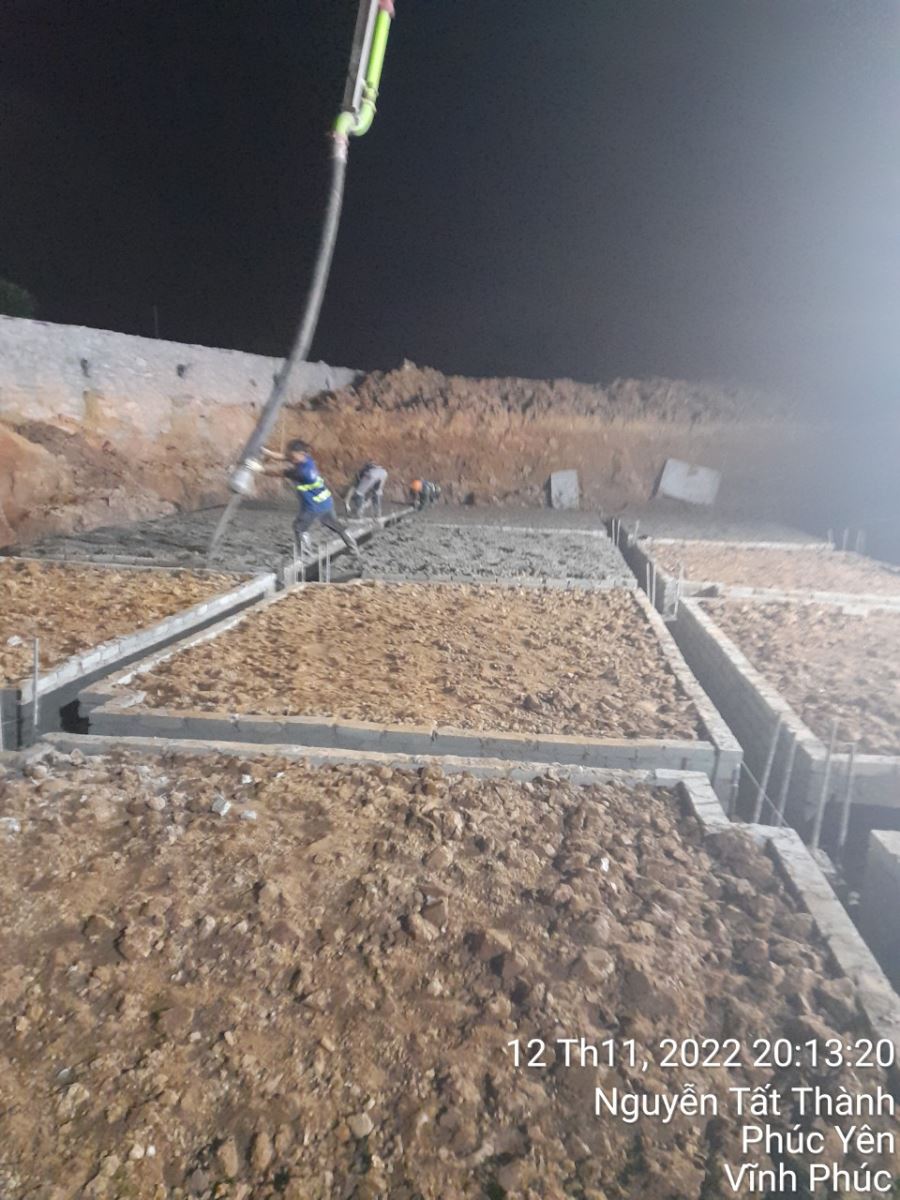

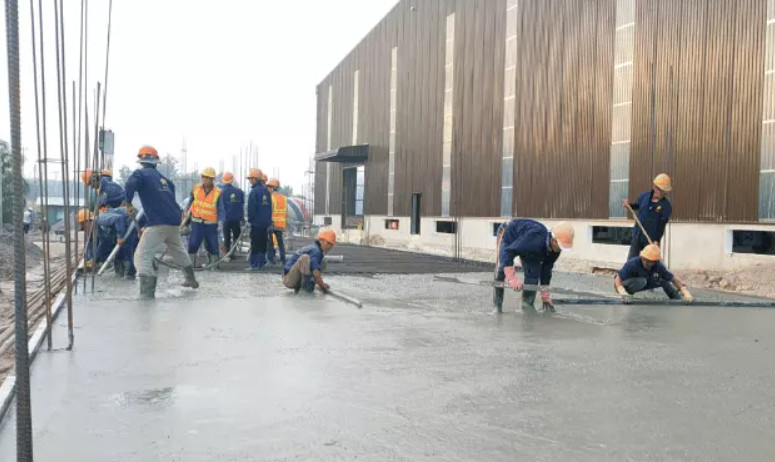

– Sau khi hoàn thành công tác đào + đầm đất, tiến hành đổ bê tông lót. Mép bê tông lót dư 5cm so với mép bể. Bề mặt bt lót yêu cầu đúng cao độ và được cán phẳng.

2. Thi công bể nước ngầm: thép đáy bể

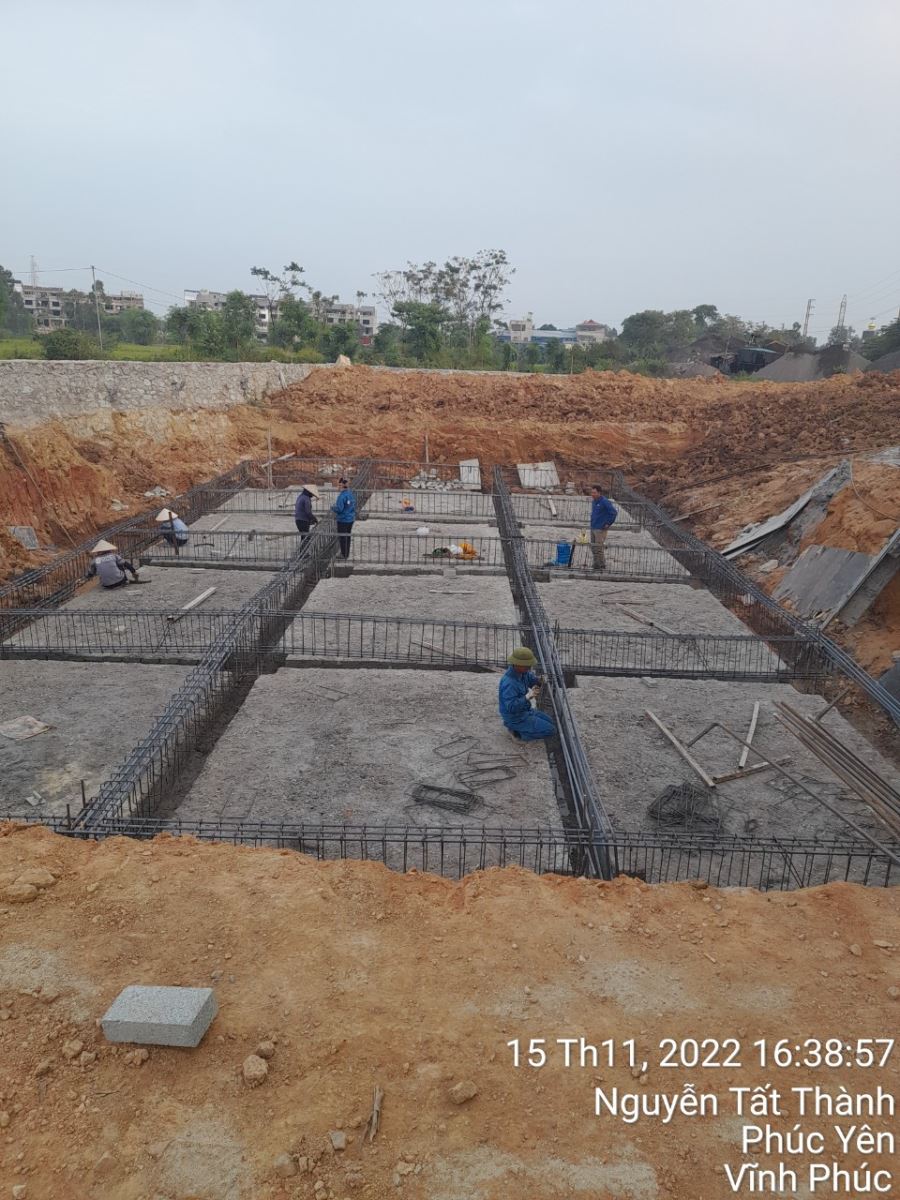

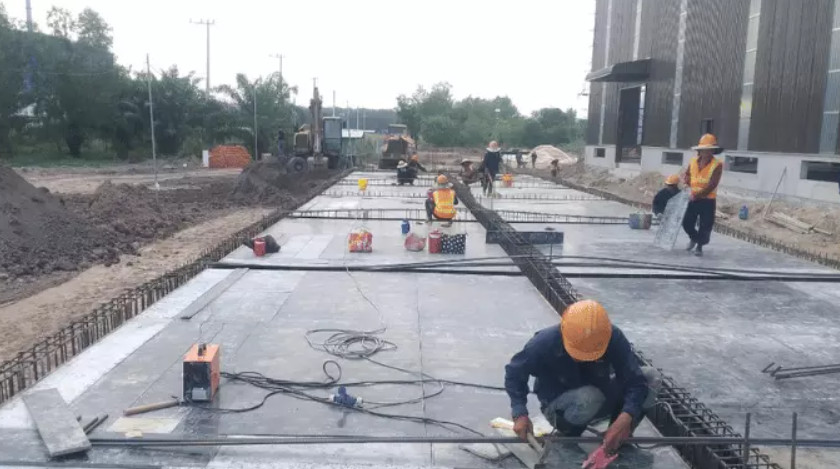

– Sau khi đổ bê tông lót, tiến hành bật mực định vị vị tim trục, vị trí dầm đáy, cột, rốn thu nước.

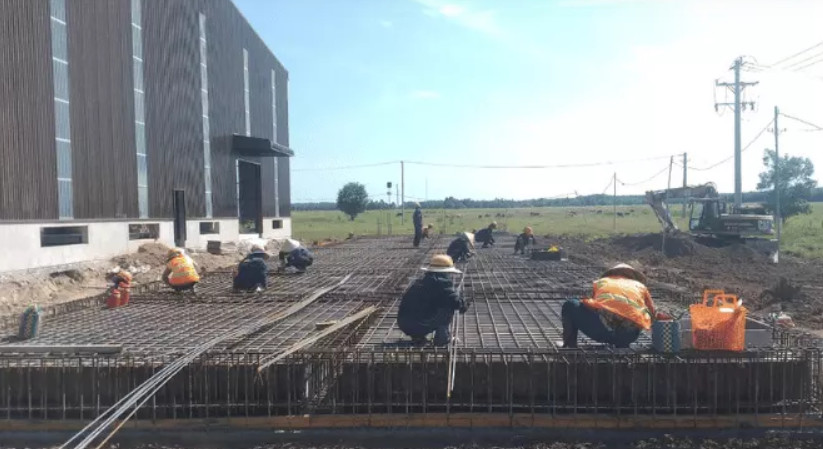

– Tiến hành thi công cốt thép theo trình tự: Cốt thép dầm biên, dầm ngang, cốt thép cột, thép bản đáy, thép thành và tăng cường.

– Thép được gia công tại bãi gia công rồi vận chuyển xuống lắp đặt

• Nên thi công dầm biên theo phương dài trước, rồi thi công dầm ngang phương ngắn sau sẽ thuận tiện và dễ thi công hơn.
• Khi ra đề tay chiều dài của dầm ngang nhỏ hơn 2 mép dầm biên, tránh cháy sắt. Thép neo đủ chiều dài theo thiết kế

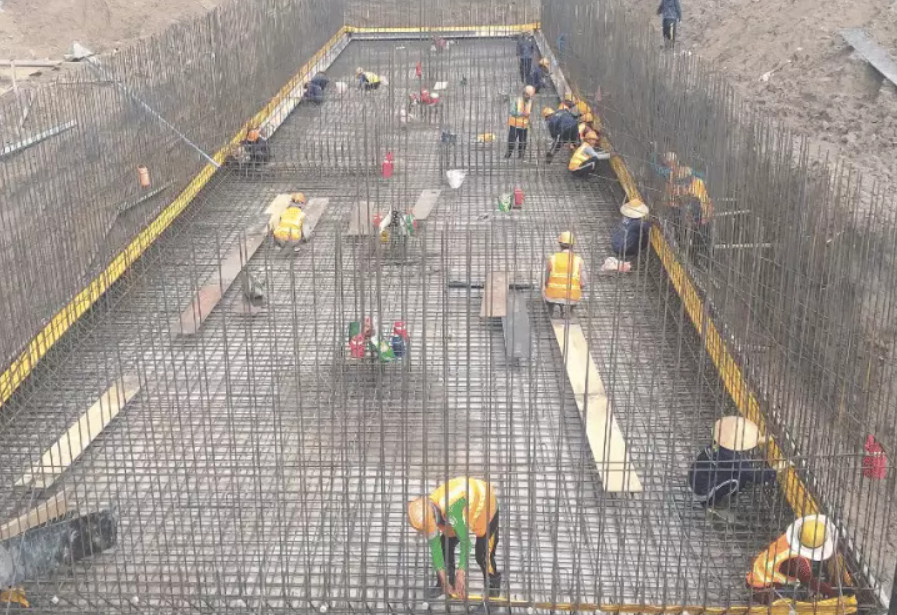

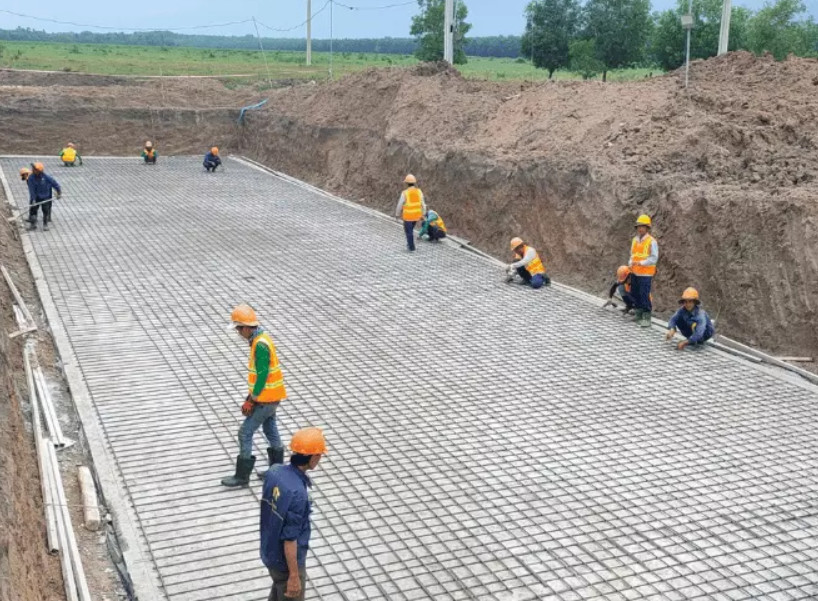

– Thi công thép bản đáy bể, trình tự các lớp thép theo bản vẽ thiết kế

Một số lưu ý khi thi công thép đáy bể

• Căng dây căng chỉnh mép ngoài bể, tránh trường hợp bị cháy sắt. Nếu cháy sắt, cắt bỏ đầu neo, nối lại 1 đoạn neo khác (chiều dài nối theo tiêu chuẩn).
• Thứ tự các lớp thép đúng thiết kế
• Khi thi công kiểm tra cao độ của lớp thép trên (dùng máy thủy bình). Thường gặp tại vị trí giao dầm, biện pháp xử lý khi thi công 1 phương dầm cần nhấn thép xuống đảm bảo chiều cao đúng thiết kế. (thêm hình ảnh).
• Con kê sử dụng con kê bê tông đúng kích thước, Tuyệt đối không kê bằng gạch.

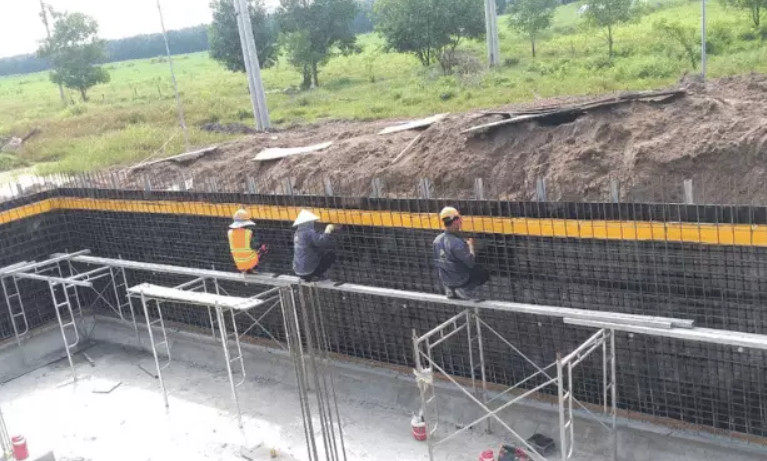

3. Thi công bể nước ngầm: thép thành bể

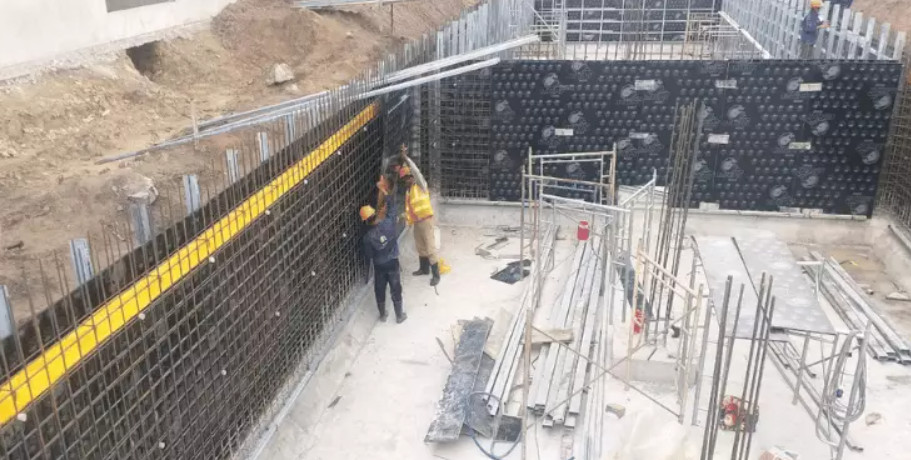

– Sau khi thi công thép bản đáy bể tiến hành thi công thép cột, thành bể. Trình tự thi công:

• Định hình cây góc (cố định không di chuyển)
• Lắp dựng cây cữ vòng quanh (khoảng cách 1,5m từ mặt đáy lên)
• Căn chỉnh các cây thẳng đứng, buộc cố định vào cây cữ chạy vòng quanh
• Thi công thép neo gia cường góc vát đáy bể, góc bể

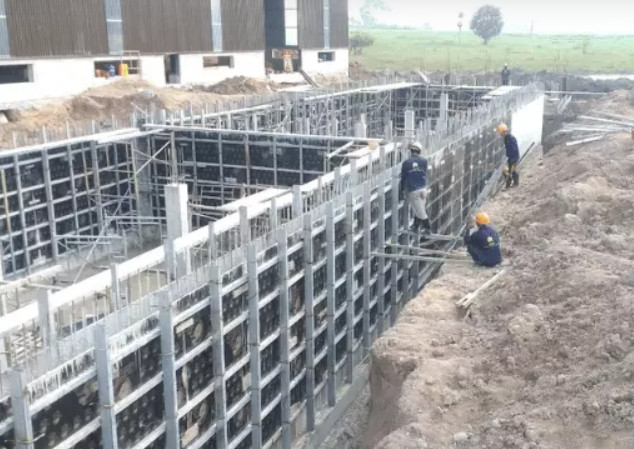

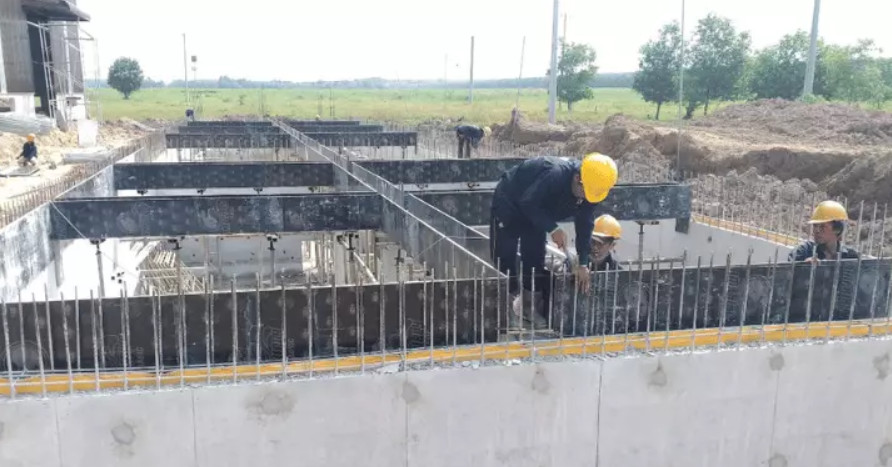

• Sau khi đổ bê tông đáy bể, tháo ván khuôn vệ sinh waterbar. Căng tuyến kiểm tra chân thép của cây đứng, nếu có sai lệch nhấn thép điều chỉnh về đúng vị trí.
• Căn chỉnh thẳng cây đứng rồi tiến hình thi công cây nằm ngang.
• Hoàn thiện đầy đủ các mối buộc, treo con kê bê tông vào vị trí @1000×1000.

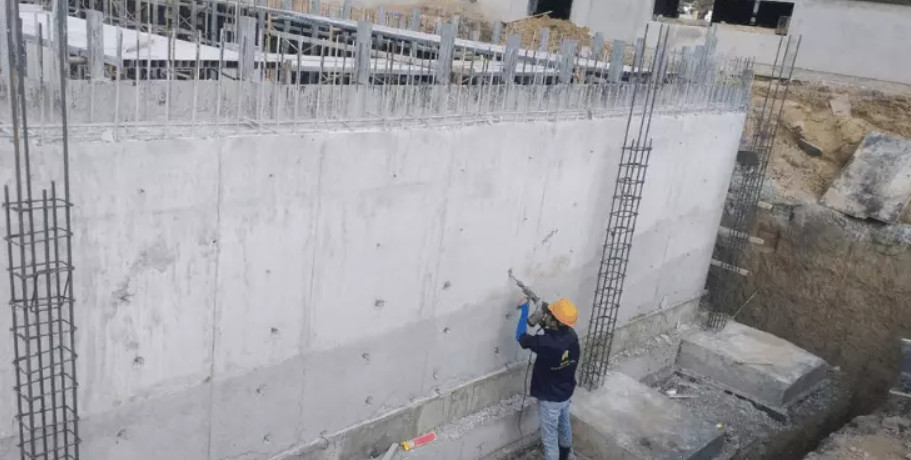

– Sau khi đã đổ bê tông bản đáy, tiến hành thi công hoàn thiện cốt thép vách. Kiểm tra lại tim trục nếu thép sai vị trí cần chỉnh sửa lại trước khi tiếp tục lắp đặt.

Chú ý thép tại các góc bể cần đảm bảo: Chiều dài neo theo các phương. Đổ thẳng đứng của góc. Kích thước của góc vát theo đúng thiết kế. Cây thép lớp trong neo vào cây lớp ngoài của phương vuông góc, tại vị trí góc.

4. Một số lỗi thường gặp khi thi công thép vách

Dưới đây là một số lỗi thường gặp khi thi công thép vách mà INSUMO đã tổng hợp được:

• Thép lớp ngoài không đúng vị trí, lớp bảo vệ quá lớn -> giảm khả năng chịu lực của vách, có phương án nhấn thép
• Độ thẳng đứng của cây đứng và độ cân bằng của cây nằm ngang không đảm bảo. Khi bắt đầu bo thép đại trà cần làm 1 số cây cố định tạo cữ chuẩn (cữ hàn chấm, dùng cây chống cố định không bị di chuyển). Khi thi công cần giám sát kiểm tra liên tục.
• Đề tay chiều dài của cây đứng phải đúng, nếu có sàn nắp bẻ neo đúng thiết kế, biện pháp thi công một số loại sàn đặc trưng. Khi thi công dùng máy thủy bình kiểm tra lại.
• Lưu ý thép đai giằng ngang và cữ ngang
